Parametri dell'attrezzatura
Progetto |
Specificazione |
Lama per sega in carburo
|
￠360x60T
|
Specifiche massime di taglio
|
￠100mm |
Lunghezza di alimentazione
|
10 ～500mm |
Precisione di alimentazione della vite
|
±0.02-0.03mm |
Perpendicolarità dell'asse della faccia di taglio
|
≤0.2/100
mm
|
Modalità di serraggio
|
Serraggio orizzontale e verticale |
Velocità della lama della sega
|
60/80/100/120RPM（Conversione di frequenza continua）rpm |
potenza del motore
|
15KW（conversione di frequenza）
|
pressione del sistema idraulico |
30Mpa |
tipo di raffreddamento
|
Raffreddamento con lubrificazione a nebbia d'olio |
Volume del serbatoio idraulico
|
60L
|
Potenza del motore idraulico
|
2.2/4PKw |
Aria compressa
|
4-6bar |
Sistema di rimozione dei trucioli
|
Sistema automatico di rimozione dei trucioli a catena |

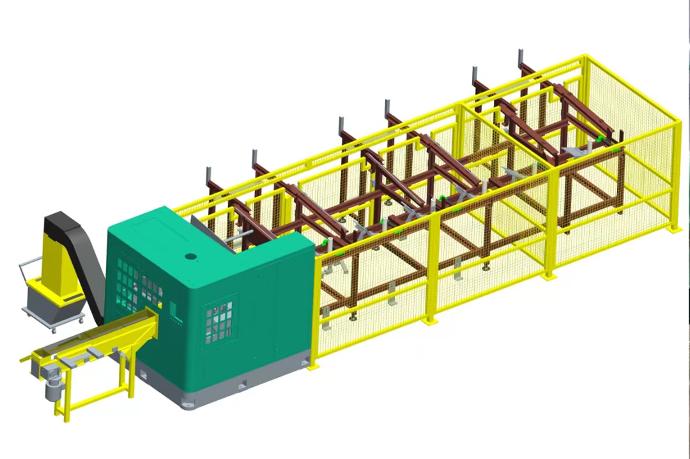

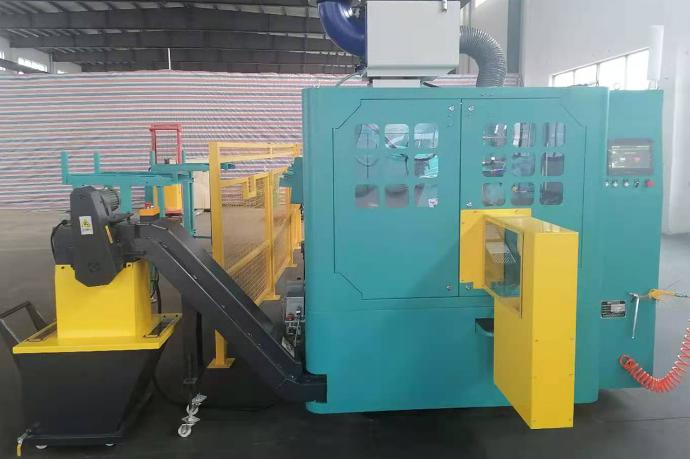

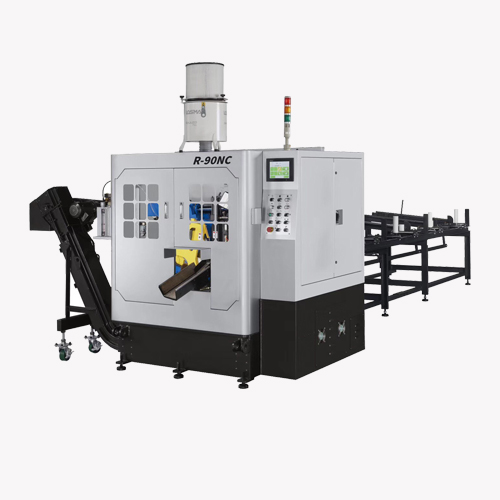

Foto dell'attrezzatura
Componenti principali dell'attrezzatura
Segatrice ad alta velocità a barre S-100NC, i componenti principali includono il basamento della macchina, la parte del mandrino, il sistema di alimentazione, il dispositivo di serraggio, il dispositivo di alimentazione automatico, il supporto per materiali a tamburo, il sistema idraulico, il sistema elettrico, il sistema di raffreddamento, la macchina per la rimozione dei trucioli a raschietto e altre parti.
1.Letto macchina: il corpo principale del letto macchina è saldato con materiali speciali di alta qualità e alta resistenza e l'intero corpo è sottoposto a distensione e tempra dopo la saldatura. Ha le caratteristiche di buona rigidità complessiva, elevata resistenza, resistenza agli urti e piccola deformazione, che possono migliorare notevolmente la rigidità complessiva della macchina utensile e la stabilità di taglio della macchina utensile.
2.Parte del mandrino: il cambio è fuso integralmente con materiali speciali di alta qualità e alta resistenza, che sono altamente resistenti e resistenti agli urti. La scatola del mandrino e il mandrino realizzati con materiali ad alte prestazioni vengono sottoposti a uno speciale trattamento termico e rettifica di precisione per garantire una trasmissione fluida e una durata media della lama della sega e un'elevata efficienza di trasmissione. I cuscinetti sono cuscinetti importati ad alta precisione e alta resistenza, che fanno funzionare l'intera scatola del mandrino con prestazioni di trasmissione silenziose, stabili e affidabili. L'uso di un esclusivo sistema di stabilizzazione della lama della sega e di supporto della lama della sega può migliorare notevolmente la rigidità della lama della sega circolare, ridurre le vibrazioni e la flessione della lama della sega e aumentare notevolmente la durata della lama della sega e garantire in modo affidabile la precisione e la stabilità del taglio.
3.Sistema di alimentazione: il servomotore aziona la vite di comando per azionare la scatola del mandrino e ottenere un'alimentazione potente con taglio piano, in grado di tagliare il pezzo in lavorazione bloccato con elevata precisione e velocità.
4.Dispositivo di serraggio: è costituito da due set di dispositivi di serraggio orizzontali e verticali. I set di dispositivi anteriore e posteriore possono essere serrati e rilasciati contemporaneamente per garantire la stabilità del processo di taglio.
5.Dispositivo di alimentazione automatico: l'alimentazione automatica adotta il controllo servo AC della vite a sfere ad alta precisione per garantire la precisione dell'alimentazione.
6.Rack a rulli: il rack a rulli è utilizzato per posizionare le materie prime da tagliare in file e può contenere barre lunghe fino a 4 metri. Il meccanismo di ritorno automatico del materiale è opzionale.
7.Sistema idraulico: è composto da serbatoio dell'olio, blocco centrale, pompa idraulica, componenti idraulici, attuatori, ecc. Ha un basso tasso di guasto, prestazioni affidabili e può realizzare in modo stabile e affidabile varie azioni del programma.
8.Sistema elettrico: è composto da armadio elettrico, touch screen, pulsanti, PLC, motore, contattore, relè, scambiatore di calore, interruttore e componenti ausiliari. La macchina utensile può realizzare l'intero processo di controllo numerico. Dopo che le materie prime sono state posizionate sul rack del materiale, è possibile premere il pulsante di avvio per segare e tagliare automaticamente. Il grado di automazione è elevato e vari dispositivi di protezione di sicurezza possono garantire il funzionamento sicuro e stabile dell'intero processo di segatura.
9.Sistema di raffreddamento: il sistema di lubrificazione e raffreddamento a microlubrificazione viene utilizzato per ottenere un raffreddamento rapido, ridurre i costi di produzione e, allo stesso tempo, migliorare la qualità del taglio e prolungare la durata utile della lama della sega.
10.Sistema automatico di rimozione dei trucioli dalla piastra della catena: il sistema automatico di rimozione dei trucioli dalla piastra della catena viene utilizzato per raccogliere la segatura generata dal taglio, il che migliora efficacemente l'ambiente dell'officina e riduce l'intensità del lavoro dei lavoratori.
