自动上料锯SDY-Q260-HV
| marca: SDY |
| tipo: tipo diviso |
| materiali applicabili: 汽车保险丝 |
一、设备配置参数
序号 | 项目 | 规格型号 | 品牌 |
1 | 设备型号 | SDY-Q260-HV | 双德誉自主研发制造 |
2 | 配机锯片 | 250*1.3*32*72T | 金刚石锯片 |
3 | PLC | 16MT | 国产 |
4 | 人机触控界面 | 7寸 | 国产 |
5 | 24V控制电源 | LRS-200-24V | 台湾明伟 |
6 | 低压控制电器 | 法国施耐德 | |
7 | 锯切电机 | 4KW2850Pr/min | 福安河马 |
8 | 锯切主轴 | 定制 | |
9 | 滚珠丝杆 | 2510 | 台湾TBI |
10 | 方形导轨 | 25-C01 | 台湾鼎翰 |
11 | 送料伺服系统 | 0.75KW | WSK |
12 | 锯切伺服系统 | 0.75KW | WSK |
13 | 气缸 | SC63-400 | 台湾亚德客 |
14 | 刀具润滑系统 | 循环水 | SDYCUTTER |
15 | 安全操作系统 | 双德誉自主研发 |
二、技术参数说明
1、设备基本参数
序号 | 名称 | 说明 | 名称 | 说明 |
1 | 输入电源 | 380V/50Hz | 设备型号 | SDY-Q260-HV |
2 | 电机转速 | 2850Pr/min | 送料精度 | ±0.1mm |
3 | 电机功率 | 4KW | 断面垂直度 | ≤0.2/100mm |
4 | 工作气压 | 0.6-0.8MPa | 夹紧方式 | 气动夹紧 |
5 | 主轴轴径 | 32mm | 锯片直径 | 260mm |
6 | 冷却装置 | 循环水 | 进刀方式 | 横向进刀 |
7 | 进给动力 | 伺服 | 主轴精度 | 0.005mm |
8 | 进给速度 | 0-6m/min | 循环模式 | 往复循环 |
11 | 重量 | 约1500KG | 外形尺寸 | 以实际设计为准 |
2、保修件清单
序号 | 名称 | 品牌 | 用途 | 数量 |
1 | 锯切电机 | 国产 | 锯片运行 | 1 |
2 | 伺服电机 | WSK | 送料 | 1 |
3 | PLC | 国产 | 控制总成 | 1 |
4 | 驱动器 | WSK | 马达运行 | 1 |
5 | 丝杆 | 台湾TBI | 送料部件 | 1 |
6 | 导轨 | 台湾鼎翰 | 设备运行部件 | 2 |
8 | 人机触控界面 | 威伦 | 操作屏幕 | 1 |
3、易损件清单
序号 | 名称 | 品牌 | 用途 |
1 | 切割锯片 | 国产 | 锯片运行 |
2 | 气管接头 | 国产 | 气路接通 |
三、设备组成及特点优势
锯切主机，主要部件由机床床身、高速锯切电机组、伺服进刀系统、电气系统、冷却系统等部分组成。
1、机床床身：床身主体由优质高强度特殊材料整体焊接而成，焊接后径整体去应力回火处理。具有整体刚性好、强度高、耐冲击、变形小的特点，能大大提高机床的整体刚性和机床锯切稳定性
2、电机组：锯切电机组采用高精度锯切主轴+同步带电机，具有传动效率高、动力强、快速响应等优点，锯切平稳噪声低
3、伺服进刀系统：由伺服电机驱动精密丝杠带动锯切电机组到设定的位置，进刀伺服电机驱动精密丝杠带动锯切电机组进行横向进给，将被夹压的工件高精度快速切断
5、带有自动上料系统，只需要把材料放置在上料机构即可。节约人工，方便快捷。

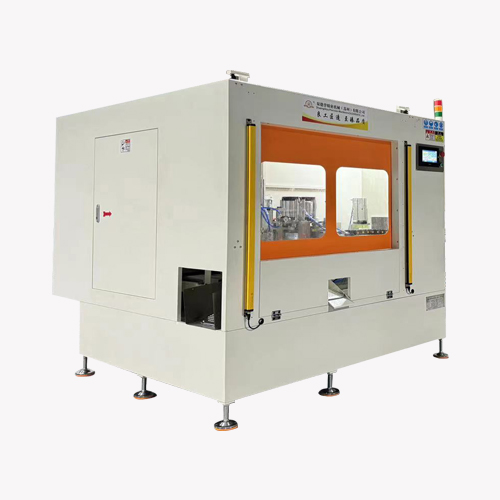

四、设备实物图
