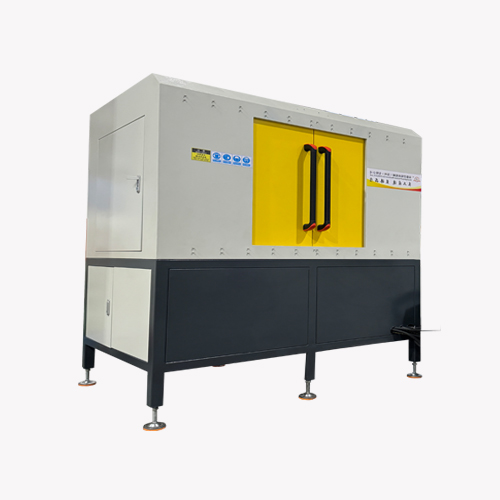

高精密圆锯机SDY-B350-405NC

本锯切设备为汽车吸能盒型材加工专用设备，采用液压进退刀，气动夹紧型材,角度手动微调整。

此组合不存在。

自动化: 自动上下料

适用材料: 汽车吸能盒

一、机械特性

1 人工放入材料，自动压料，固定角度（可少量微调），自动喷油，自动锯切

2 采用液压油缸推进锯切，稳定且精确度高

3 采用NC控制器，PLC控制稳定性高，电器元件均采用知名品牌

4 主机夹具为1组上压及1组侧压压料；

5具备铝屑和铝块收集箱，锯切时产生的废屑直接掉入筐内，方便清理；

6 设备有计数功能，方便统计数量。

1、工作气压---------------------------04-0.8MPa

2、工作电压---------------------------380V±10%,50HZ

3、总功率------------------------------约9KW

4、主轴电机---------------------2.2kw*4

6、锯切精度---------------------------±0.10mm（试样材料截面宽X高100X100 mm,切割高度方向壁厚小于30 mm,切割长度100 mm）

7、切割角度---------------------（角度偏差≤8分）

8、刀具规格----------------------非标准梯平齿

9、主轴转速-----------------------约0-2860转／分钟

10、刀具进给速度-----------------------0-2米／分钟

11、锯切流程：人工上料--气动压料--锯片1水平向左切割，切割到位自动回退到起始位置---双锯片2沿斜面向上锯切开槽，切割到位自动回退到起始位置--锯片3-1 锯片3-2沿斜面向下锯切，切割到位自动回退到起始位置-----压料机构松开---取料。

12、刀具冷却系统采用微量润滑冷却喷雾装置，可自动设置间隔喷油件数和喷油量（喷油量须人工通过喷油装置上的旋钮调整）。

13、本机床采用触摸屏人机界面，液压电机驱动油缸进给切削，锯切更平稳

14、使用气缸压料，压料速度快

15、切割锯台面镀铬，台面经精密摩擦加工，以防止材料在锯切送料过程中划伤；

16，设备配有三色灯，在设备正常运行时显示绿色，故障时闪烁红色，手动或停止状态为黄灯。
