一、设备参数
设备型号/Equipment model
|
SDY-QFW500-B3 |
电源电压/supply voltage
|
380V/50Hz
|
气源压力/Air source pressure
|
0.5~0.8Mp
|
主电机功率/Main motor power
|
|
主轴转速/Spindle speed
|
2850rpm(支持变频调速）
|
最大切割宽度/Maximum cutting width
|
360mm
|
最大切割高度/Maximum cutting height
|
145mm
|
切割精度/Cutting accuracy
|
±0.1mm
|
锯片冷却方式/Cooling method of saw blade
|
微量润滑
|
锯片规格/Blade size
|
Φ 500mm 向下兼容
|
送料伺服电机功率/Feeding servo motor power
|
1.5KW
|
锯切进刀伺服电机功率/Sawing feed servo motor power
|
1.5KW
|
尾料伺服电机功率/Tail servo motor power
|
750W（无尾料设备具备）
|
吸尘器功率/Power of dust collector
|
3KW
|
单次送料长度/Single feeding length
| 750/1200mm(可循环往复送料）
|
设备外形尺寸/Overall dimensions of equipment
|
约2900*1650*1850mm
|

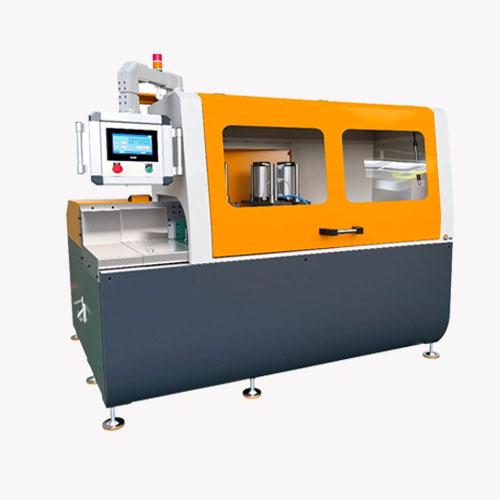

二、设备实拍
三、设备特点
1、设备工作台板采用专利结构设计 ，可有效保护材料表面；
2、采用伺服电机驱动送料 、锯切进刀 、尾料处理 ，快速 、稳定 、可靠；
3 、 设备具备 自动定位 、 自动润滑 、 自动锯切 、 自动分刀 、 自动尾料处 置 ，操作方便；
4、设备程序具备安全门联锁功能，让操作变的更安全；
5、滚珠丝杆及导轨全部采用进口品牌 ，确保锯切加工的稳定性；
6 、 主轴精度控制在0 .005mm 以 内 ， 适配超薄合金锯片 ， 节省材料浪 费 ，并可反复修磨使用 ，为企业降低成本消耗；
7 、可锯切多种截面形状的铝型材，铜以及pvc 等材质。
