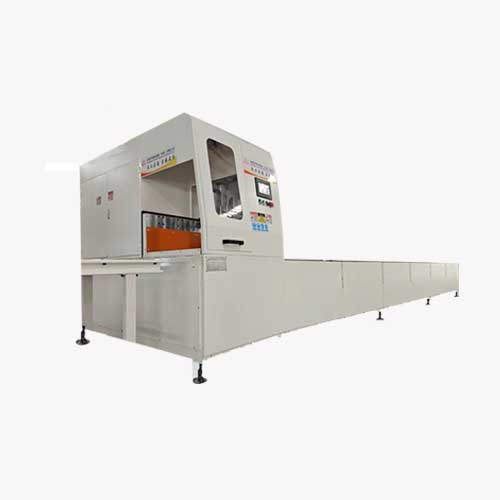

三轴任意角度锯SDY-RZ600
用于汽车新能源铝材转角度锯切；是客户非标定制的一款数控铝锯床；
| brand: SDY |
| type: heavy |
| angle: any angle |
| applicable materials: automobile front beam |
1、设备应用行业
三轴任意角度锯SDY-RZ600采用液压进退刀，气动夹紧型材,微量润滑冷却，材料切断后工作台面自动分离，退刀时锯片不接触材料。本机具有切割锯口光滑、平整、操作安全、简便快捷等特点为，是目前国内外处于领先水平的铜、铝型材加工设备。
2、机械设备特点
（1） 自动送料，自动定位，自动转角度，自动喷油，自动锯切
（2）自动送料行程6000mm ，角度范围±45°
（3）送料传动采用伺服马达驱动精密齿轮齿条传动，精确度高
旋转角度采用伺服马达驱动精密转台，精确度高
（4）采用NC控制器，PLC控制稳定性高，电器元件均采用知名品牌
（5）进刀采用伺服马达驱动精密丝杠传动进刀，锯切稳定性高
（6）送料台夹具为2组上压1组侧压压料，适合不规则材料锯切及多支材料同时锯切
（7）加工过程设备会自动无料感应，当材料加工完成后设备自动停机
（8）采用布袋式吸尘器，设计双吸尘口吸屑，可吸取大部分废屑
（9）规则材料可并列重叠放置
（10）工作台面铺设耐磨板，防止材料表面划伤
3、技术参数
1、工作气压---------------------------04-0.8MPa
2、 工作电压---------------------------380V±10%,50HZ
3、总功率------------------------------约13.5KW
4、主轴电机---------------------7.5kw
5、切割长度---------------------10～6000mm（自动送料）
6、锯切精度---------------------------500mm长度≤±0.10mm
500mm以上长度≤±0.20mm
（试样材料截面宽X高100X100 mm,切割高度方向壁厚小于30 mm,切割长度100 mm）
7、切割角度----------------------90°（角度偏差≤8分）
8、一次送料最大送料切割长度----------6000mm
9、切割材料的最宽X最高-------------400X200mm（材料高度方向壁厚小于30 mm）
10、刀具规格----------------------600X30X120T
11、主轴转速-----------------------约2860转／分钟
12、刀具进给速度-----------------------0-2米／分钟
13、自动送料，只需操作人员在触摸屏上输入所需尺寸，送料架自动送料，自动切割
14、自动送料导轨及切割导轨采用台湾品牌直线导轨，确保送料精度和切割精度
15、刀具冷却系统采用微量润滑冷却喷雾装置
16、锯床有手动送料切割、半自动切割和自动送料切割多种功能
17、本机床采用触摸屏人机界面，精密伺服电机配精密滚珠丝杠送料
18、液压缸驱动进给切削，锯切更平稳
19、分离型工作台，材料切断后，工作台与材料分离，避免锯片回退时与材料接触，提高锯切表面品质
20、使用气缸压料，压料速度快
21、配3千瓦吸尘器，铝削回收达到70％，吸尘入口增加防止料头进入的过滤网
22、切割锯台面镀铬，并铺设耐磨板，以防止材料在锯切送料过程中划伤；
23、压料与送料装置与铝材接触部分选用聚氨酯或玻璃纤维板；
24、配置3米无滚筒料架，方便长料出料；
25、配备伸长型气动手爪，减少尾料长度。，需检查主管道压力。
4 、配件
配套件名称 | 品牌、规格、型号 | 主要参数 | 制造商 |
锯片 | ?600×30X120T | 外径600mm |
|
触摸屏 | 台达 | 7寸 | 台达/威纶 |
PLC控制器 | 台达 |
| 台达/三菱 |
二连体 | AIRTAC |
| 亚德克（中国台湾）
|
电磁阀 | AIRTAC |
| 亚德克（中国台湾） |
交流接触器 | Schneider |
| 施耐德（法国） |
热过载继电器 | Schneider |
| 施耐德（法国） |
中间继电器 | OMRON |
| 欧姆龙（日本） |
电动机 | 东元/西门子贝得 | 7.5KW | （中国台湾） |
送料伺服电机 | 台达 | 1.5KW | 台达/三菱） |
进刀伺服电机 | 台达 | 0.75KW | 台达/三菱） |
旋转伺服电机 | 台达 | 0.75KW | 台达/三菱） |
导轨 | 25/30直线滑轨 | 25/30 | TBI（中国台湾） |
刀具冷却 | 微量润滑 |
|
|
直流电源 | 100W |
| 明纬（中国台湾） |
吸尘器 | 双布袋式 | 3KW |
|
无动力滚筒料架 |
| 3米 |
|
