一、设备参数
设备型号/Equipment model
|
SDY-RL-21CNC
|
电源电压/supply voltage
|
380V/50Hz
|
气源压力/Air source pressure
|
0.5~0.8Mp
|
主电机功率/Main motor power
|
18.5KW |
主轴转速/Spindle speed
|
2850rpm/变频无级
|
最大切割宽度/Maximum cutting width
|
1500mm
|
最大切割高度/Maximum cutting height
|
150mm
|
切割精度/Cutting accuracy
|
±0.25mm
|
锯片冷却方式/Cooling method of saw blade
|
微量润滑
|
锯片规格/Blade size
|
Φ610*30
|
送料伺服电机功率/Feeding servo motor power
|
2.0KW
|
锯切进刀伺服电机功率/Sawing feed servo motor power
|
2.0KW
|
单次送料长度/Single
feeding length
|
3000mm
|
设备外形尺寸/Overall dimensions of equipment
|
约6200*2550*1750mm |
单次送料长度/Single feeding length
|
850/1200mm(可循环往复送料）
|
设备外形尺寸/Overall dimensions of equipment
|
约3000*1700*1850mm
|

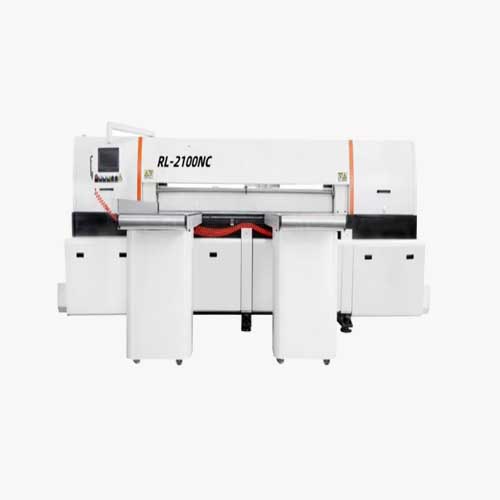

二、设备实拍
三、设备特点
1、设备主机龙门式安装固定 ，锯片在工作台上方移动 ，在锯切时锯片从上 往下降,然后水平锯切；
2、锯轴上下运动采用平行双线轨设计 ，通过液压系统平稳的升降锯轴 ，在 锯切时通过在触摸屏可以设置不同的锯片上升高度 ， 以满足不同厚度材料的 锯切需求；
3、锯完一刀以后 ，锯片可以自动升到工作台面上方 ，并以空载速度全速返 回板料的锯切起始位置；
4、设备程序具备安全门联锁功能，让操作变的更安全；
5、滚珠丝杆及导轨全部采用进口品牌，确保锯切加工的稳定性；
6 、 主轴精度控制在0.01mm 以内 ，适配超薄陶瓷合金锯片 ，节省材料 浪费；
7、用于大型铝板的快速锯切。
