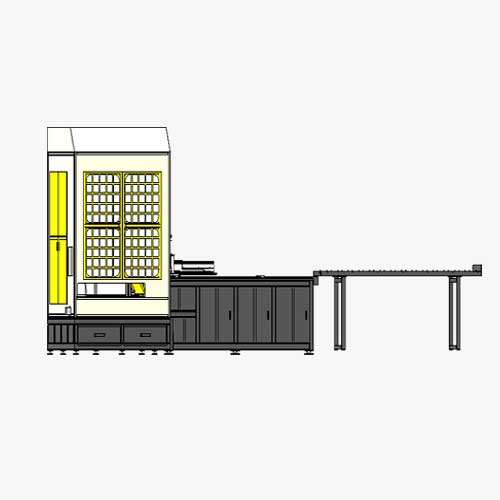

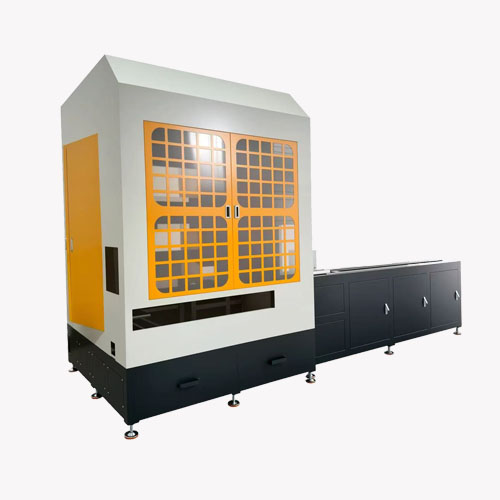

非标数控锯床（三维多角度）SDY-7Z-610CNC
用于汽车新能源防撞梁、门槛梁、吸能盒三维多角度全自动切割
| brand: SDY |
| angle: any angle |
| automation: self unloading |
产品特点
1、依据材料图纸角度非标设计定制；
2、采用伺服电机驱动机头旋转 、数控CNC系统 ，锯切进刀 、快速 、稳定 、可 靠；
3、设备自动润滑 、 自动锯切 ，手编式程序，操作方便；
4、滚珠丝杆及导轨全部采用进口品牌 ，确保锯切加工的稳定性；
5、主轴精度控制在0 .005mm 以 内 ， 适配超薄合金锯片 节省材料浪费 并可反复修磨使用 ，为企业降低成本消耗；
6、锯切图纸材料 ，可根据不同图纸设计快速工装更换 ，实现一机多用。
技术参数
设备型号/Equipment model | SDY-10Z610 |
电源电压/supply voltage | 380V/50Hz |
气源压力/Air source pressure | 0.5~0.8MPa |
主电机功率/Main motor power | 7.5KW |
主轴转速/Spindle speed | 2850rpm |
X轴行程/X-axis stroke | 300mm(依据材料/Based on materials) |
Z轴行程/Z-axis stroke | 300mm(依据材料/Based on materials) |
R1轴旋转行程/R 1axis rotation stroke | ± 180 ° |
R2旋转轴行程/R2-axis stroke | ± 180 ° |
Y轴送料行程/Y-axis feeding stroke | 2300mm |
龙门轴移动行程/Longmen axis movement stroke | 300mm |
移动压料轴行程/Travel of mobile pressing axis | 350mm |
锯片冷却方式/Cooling method of saw blade | 微量润滑/Micro lubrication |
锯片规格/Blade size | Φ600mm |
设备外形尺寸/Overall dimensions of equipment | 约7000*2500*2800mm |
